Nový design energetického řetězu C6

Společnost igus přináší konstrukční návrh systému přívodů energií, který téměř nic neváží a neuvolňuje do prostředí žádné částice. Díky tomu splňuje nejpřísnější kritéria na čistotu prostředí.


Vysoká odolnost proti otěru je pro strojní součásti v čistých prostorech klíčová. Společnost igus zastoupená v Česku firmou Hennlich vyvinula nový energetický řetěz C6, který splňuje podmínky nejvyšších tříd čistoty podle ISO. Nový řetěz je navržen speciálně pro dlouhé samonosné aplikace a pro čisté prostory. Díky novému systému spojení článků a speciálně tribologicky optimalizovanému polymeru má toto řešení hladší povrch, snadněji se montuje a prakticky neuvolňuje do prostoru žádné částice.

„Nový energetický řetěz je pokračovatelem úspěšných řad E6 a E6.1, které se používají po celém světě a byly optimalizovány v rámci nového konstrukčního návrhu. S novým systémem přívodu energií mohou být kabely a hadice vedeny i na středních pojezdových vzdálenostech v čistých prostorech, např. ve výrobě elektroniky a polovodičů, v balicích strojích, ve zdravotnické technice a také ve farmaceutické výrobě,“ říká Jan Švarc, produktový manažer pro systémy energetických řetězů ve společnosti Hennlich.

Označení řetězu C6 odkazuje k oblasti použití v čistých provozech (Cleanroom) a číslo 6 určujte počet dílů, ze kterých se skládá každý článek. V řetězu je použit nový typ spojovacího systému jednotlivých článků, díky kterému se řetěz snadno montuje, je lehký a zároveň pevný a tlumí vibrace.

„Zmenšili jsme styčnou plochu článků při pohybu na minimum, tím jsme zajistili extrémně nízký otěr a tichý provoz," vysvětluje Jan Švarc, a dodává: „Kromě toho jsme s využitím našich znalostí o pohybových plastech vyvinuli nový materiál optimalizovaný pro styk s kabely. Ten dále minimalizuje tření." Nová konstrukce je navíc o 74 % lehčí ve srovnání s předchozí řadou.

C6 splňuje podmínky pro nejvyšší třídy čistoty

Nápad na vytvoření série C6 vznikl ve spolupráci s Fraunhofer IPA, Institutem pro výrobu elektroniky a automatizace. Řetěz byl podroben náročným testům a na jeho vývoji pracovali přímo odborníci z oboru, kteří se zabývají výzkumem čistých prostředí. Série testů nového energetického řetězu v současné době probíhá v laboratoři firmy igus v Kolíně nad Rýnem.

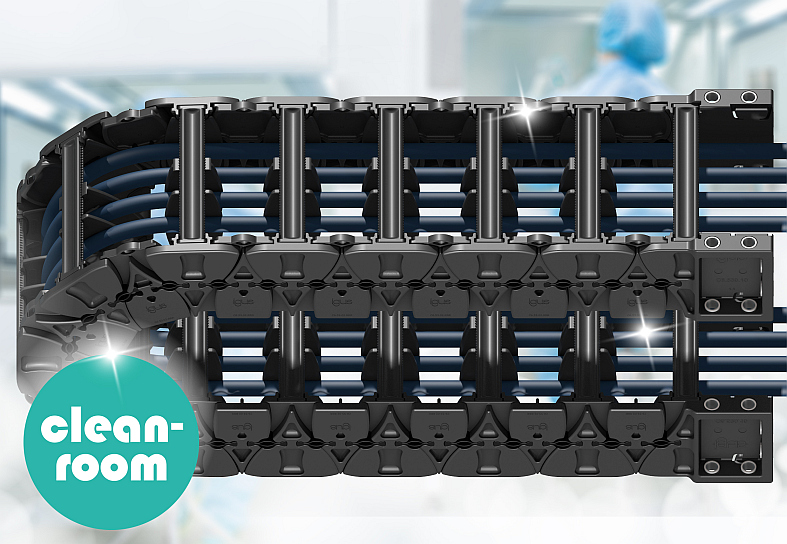

Nový energetický řetěz C6 pro čisté prostory se vyznačuje lehkou konstrukcí a vysokou odolností proti oděru, Foto: Hennlich/igus

„První testy ukazují vysokou odolnost řetězu proti otěru, takže jsme velmi optimističtí, že splní požadavky pro čistotu dle ISO třídy 1," říká Jan Švarc. Nová konstrukce řetězu počítá s budoucími požadavky na čisté prostory, které budou ještě přísnější ohledně povolené koncentrace částic, než platí momentálně pro třídu 1 dle ISO.

Publikováno: 1. 2. 2022 | Počet přečtení: 398
